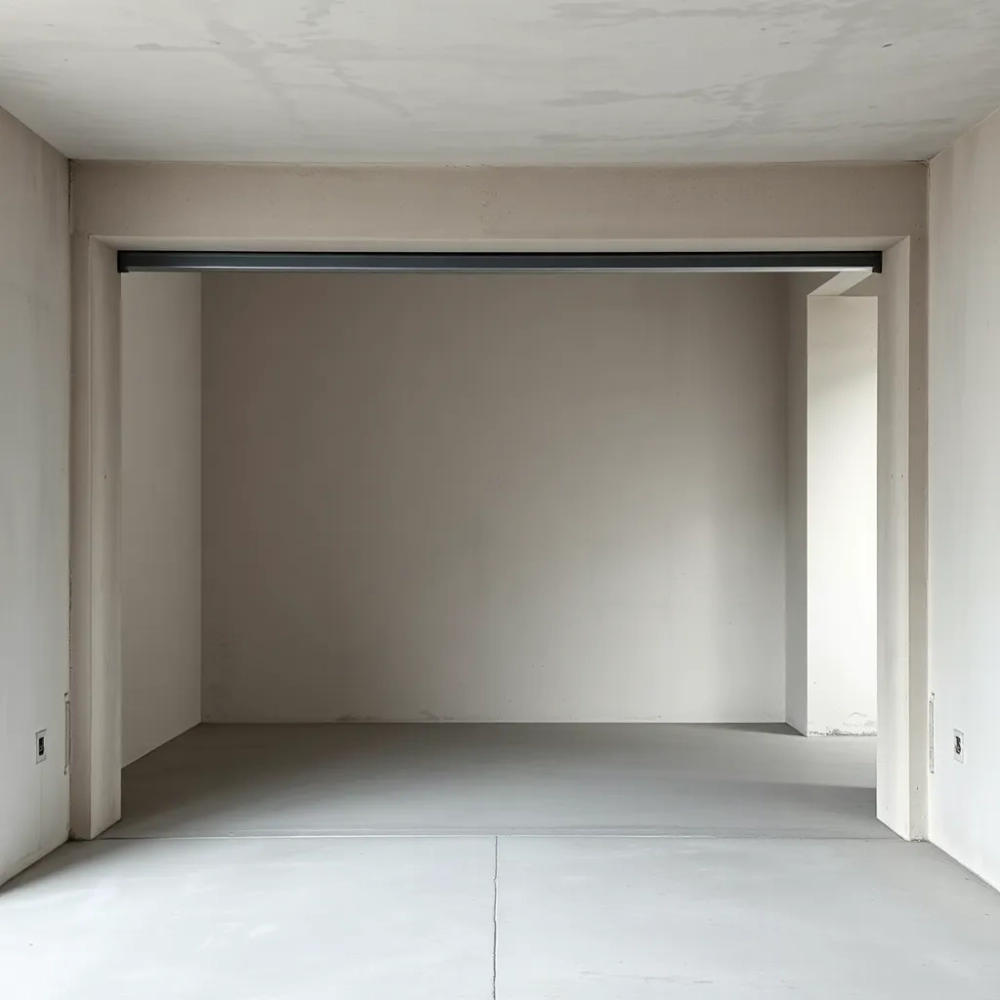

Jaki otwór pod bramę garażową uchylną? Sprawdź, zanim zaczniesz budować

Wybór otworu pod bramę uchylną to decyzja, którą podejmuje się raz na kilkadziesiąt lat, a błąd kosztuje tynkowanie, kucie nadproża, a czasem wymianę całej ściany szczytowej. Źle wymierzony otwór oznacza bramę, która przy pierwszym mrozie zacznie szurać o posadzkę, latem nie domknie się do końca, a po dwóch sezonach popękają prowadnice. Dlatego każdy milimetr trzeba zaplanować z zegarmistrzowską precyzją, zanim ekipa wejdzie z kielnią.

• Standardowe wymiary otworu pod bramę uchylną
• Brama 5000 × 2250 mm jak dobrać otwór krok po kroku
• Jak prawidłowo zmierzyć otwór w garażu
• Nadproże i przestrzeń boczna pod bramę uchylną
• Najczęstsze błędy przy planowaniu otworu na bramę uchylną
• Wybór bramy do konkretnego garażu
• Przygotowanie otworu krok po kroku

Standardowe wymiary otworu pod bramę uchylną

Rynek polski zdążył się już skonsolidować wokół kilku szerokości, które pasują do większości aut osobowych i kompaktowych SUV-ów. Standardowy otwór pod bramę uchylną dla jednego samochodu mierzy najczęściej 2500 × 2125 mm, rzadziej 3000 × 2125 mm, jeśli garaż ma pełnić też rolę warsztatu. W garażach podwójnych najpopularniejsze są światła wjazdu 4000-5000 mm przy wysokości 2000-2250 mm.

Wysokość 2125 mm to nie przypadek. Standardowe bramy uchylne mają wysokość 2000 mm, a prowadnice i ramię od dołu zabierają około 75 mm światła. Z kolei 2500 mm szerokości pozwala wjechać autem o lusterkach rozstawionych na 2150 mm bez stresu, że zimą lustro zahaczy o ościeżnicę.

Wymiary bramy garażowej segmentowej są zbliżone, choć tolerancje montażowe różnią się o 5-10 mm. Uchylna potrzebuje nieco więcej luzu, bo płyta wychyla się po łuku przy otwieraniu, segmentowa jedzie suwnie pod strop. Planując otwór, zawsze sprawdź kartę techniczną konkretnego produktu, zanim kupujesz nadproże.

Brama 5000 × 2250 mm jak dobrać otwór krok po kroku

Największym wzięciem cieszy się dziś zestaw 5000 × 2250 pod podwójny garaż. Sam otwór pod bramę uchylną 5000x2250 w świetle przejazdu musi uwzględniać kilka warstw tolerancji naraz, bo na tej samej ścianie spotykają się ościeżnice, uszczelki, napęd i tynk.

Rozrysuj wymiarowanie etapami. A to szerokość w murze: 5000 mm. B to wysokość w murze: 2250 mm. C to nadproże, czyli odległość od górnej krawędzi otworu do stropu: minimum 200 mm, optymalnie 250 mm. D to boki, czyli miejsce na prowadnice i ościeżnicę: po 100 mm z każdej strony. E to głębokość garażu, potrzebna na uchylne skrzydło: minimum 3200 mm dla bramy 2250 mm.

Skąd te wartości? Brama uchylna unosi się po łuku, którego promień zależy od wysokości. Przy 2250 mm ramię w najwyższym punkcie sięga 2500-2700 mm poziomo od ściany. Głębokość 3200 mm zostawia więc 500-700 mm zapasu na lampę, karnisz albo szafkę z narzędziami.

Nadproże 200-250 mm to nie widzimisię producenta. Płyta w pozycji otwartej wisi na sprężynach, a cały ciężar przenosi się właśnie na górną oś, która kotwi się w nadprożu. Za mało miejsca oznacza, że oś wjedzie w sufit, a mechanizm zacznie pracować na zgięcie.

Jak prawidłowo zmierzyć otwór w garażu

Pomiar wydaje się prosty, ale diabeł tkwi w poziomie i pionie. Ściana prosta z pozoru potrafi mieć 20 mm różnicy między lewym a prawym narożnikiem, a strop bywa wygięty tak, że nadproże pośrodku ma 230 mm zamiast zakładanych 250.

Zacznij od trzech szerokości. Zmierz otwór u dołu, pośrodku i u góry, zapisaną wartością jest ta najmniejsza. To samo powtórz z wysokością: lewy słupek, środek, prawy słupek. Miara laserowa z funkcją ciągłego pomiaru skraca robotę o połowę i od razu pokazuje odchyłki.

Sprawdź przekątne. W zdrowym prostokącie różnica między przekątnymi nie przekracza 5 mm. Większa różnica oznacza, że ściany uciekają i trzeba będzie kombinować z klinami podczas montażu ościeżnicy. Brama uchylna lubi prostokąt, nie toleruje rombu.

Zbadaj poziom posadzki. Przy wrotach 2250 mm próg powinien być wykończony najpóźniej, bo brama opada do samej podłogi. Jeśli planujesz ogrzewanie podłogowe, uwzględnij jego grubość, bo po wylaniu podłoga może podskoczyć o 60-80 mm, a brama zacznie rysować w posadzce.

Sprawdź pion prowadnic. Odmierz od sufitu 200 mm w dół, zaznacz linię i zmierz od niej otwór. To eliminuje błąd związany z krzywym nadprożem. Montażyści stosują tę sztuczkę od lat, bo inaczej prowadnice wchodzą pod kątem i skrzydło zaczyna szarpać.

• Zapisz trzy szerokości: dół, środek, góra.
• Zapisz trzy wysokości: lewo, środek, prawo.
• Sprawdź obie przekątne, różnica do 5 mm.
• Zaznacz poziom 200 mm poniżej stropu.
• Zmierz grubość ocieplenia i przewodów w ścianie.

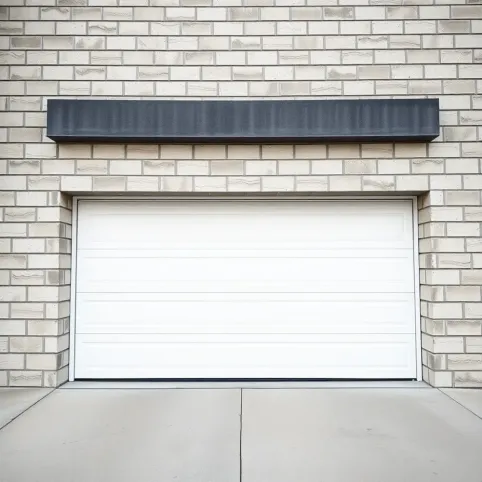

Nadproże i przestrzeń boczna pod bramę uchylną

Nadproże nad bramę garażową musi przenieść obciążenie stropu, dachu, a czasem poddasza użytkowego. W domach z betonowym stropem gęstożebrowym wystarczy wieniec stalowy HEA 140 albo nadproże z belek prefabrykowanych typu L. W technologii szkieletowej drewnianej nadproże robi się z dwuteownika klejonego o przekroju min. 100 × 300 mm.

Szerokość nadproża równa się światłu otworu, czyli dla bramy 5000 mm potrzebujesz belki o rozpiętości 5000 mm. Stalowa belka HEA 140 przy takiej rozpiętości ugina się około 8-10 mm pod pełnym obciążeniem, co mieści się w normie, ale wymaga podstemplowania na czas montażu stropu nad garażem.

Przestrzeń boczna przydaje się nie tylko na prowadnice. 100 mm z każdej strony wystarczy, jeśli nie planujesz ocieplenia albo ościeżnicy drewnianej. Przy ścianie trójwarstwowej z wełną 150 mm trzeba liczyć 180-200 mm na każdą stronę, inaczej ościeżnica wjedzie w warstwę nośną albo w elewację.

Zaplanuj też miejsce na napęd. Ręczna brama uchylna potrzebuje tylko blokady, ale automat z silnikiem na ścianie bocznej zabiera dodatkowe 200 mm przestrzeni na uchwyt i przekładnię. W ciasnym garażu lepiej wybrać napęd sufitowy, który chowasz w głębokości garażu, nie na boku.

Najczęstsze błędy przy planowaniu otworu na bramę uchylną

Pomijanie ocieplenia to plaga nowoczesnego budownictwa. Inwestor zamawia otwór 5000 × 2250 mm, ekipa stawia ścianę, a po dołożeniu 150 mm styropianu okazuje się, że w świetle przejazdu zostaje 4700 mm. Wjeżdżasz autem i lusterka ocierają o elewację.

Brak uwzględnienia kierunku otwierania wjazdu. Zjazd z posesji pod kątem 90 stopni do bramy wymaga światła o 200 mm szerszego niż przy wjeździe prostym. Kierowca nie ma wtedy czasu na korektę, którą rekompensuje szerszym otworem.

Zbyt niski próg. Brama uchylna zamyka się do samej posadzki, więc próg w świetle ma często 0-20 mm. Jeśli krawężnik wjazdu wystaje ponad posadzkę garażu, deszcz spływa do środka. Przy bramie 2250 mm próg robi się na poziomie wykończonej podłogi, ale bez krawężnika.

Brak miejsca na prowadnice w ścianie z ociepleniem. Prowadnica boczna zajmuje 75 mm głębokości, a ościeżnica kolejne 40 mm. Bez prawidłowo przygotowanego otworu ościeżnica opiera się na styropianie i po roku zaczyna odpadać od ściany pod ciężarem bramy.

Nieuwzględnienie głębokości garażu. Brama 2250 mm potrzebuje do otwarcia 3200 mm wolnej przestrzeni. Garaż o głębokości 5000 mm pozwala zaparkować auto o długości 4500 mm, ale po otwarciu bramy zostaje 1300 mm na manewry. Ciasno, ale wykonalne. Garaż 4500 mm głębokości przy bramie 2250 mm to już kompromis, w którym auto wisi nad otwartą bramą.

Wybór bramy do konkretnego garażu

Garaż jednego kompaktowego auta (do 4500 mm długości) obsłuży brama 2500 × 2125 mm z napędem ręcznym. Światło wjazdu 2380 × 2025 mm pozwala wjechać bez składania lusterek, a ciężar 80-120 kg/m² skrzydła zamyka się lekko nawet przy lekkim silniku napędowym.

Dwa kompaktowe auta obok siebie wymagają bramy 4000-4500 mm szerokości. Segmentowa okaże się wygodniejsza od uchylnej, bo suwnie chowa się pod strop i nie zabiera głębokości. Uchylna przy 4500 mm potrzebuje głębokości co najmniej 3500 mm, co zawęża przestrzeń za autem.

Podwójny garaż z dużymi SUV-ami wymaga bramy 5000 × 2250 mm z napędem automatycznym. Skrzydło uchylne waży wtedy 180-220 kg, ręczne zamykanie przez żonę lub dziecko wychodzi z użycia po tygodniu. Silnik o mocy 600-800 N ciągnie to bez wysiłku, a wbudowany czujnik przeszkody chroni przed przytrzaśnięciem.

Izolacja termiczna gra rolę, gdy garaż łączy się z domem. Brama uchylna z panelem stalowym 40 mm wypełnionym pianką poliuretanową osiąga współczynnik U na poziomie 1,4-1,8 W/(m²·K). Wersja aluminiowa z przekładką termiczną schodzi do 1,1 W/(m²·K), ale kosztuje drugie tyle.

Uszczelnienie decyduje o komforcie akustycznym. EPDM wciskane w ościeżnicę tłumi odgłosy deszczu i przejazd samochodu. Brama bez uszczelek robi z garażu bęben, a sąsiad słyszy każdy start rano.

Przygotowanie otworu krok po kroku

Mur wokół otworu musi być suchy i wypoziomowany. Po zakończeniu stanu surowego zanim ekipa przejdzie do tynków, zmierz otwór ponownie wilgotną miarką i laserem. Tynki zabierają 15-25 mm z każdej strony, więc wymiar w stanie surowym musi uwzględniać ten zapas.

Nadproże montuj przed murowaniem ściany. W przypadku stropu gęstożebrowego wieniec opiera się na Murze, więc kolejność wygląda tak: podparcie stropu, montaż belki nadprożowej, wymurowanie ściany do poziomu stropu, stemplowanie do czasu związania betonu w stropie.

Ościeżnice kotwione są na kotwy stalowe min. 10 × 100 mm w rozstawie co 400 mm. W ścianie z betonu komórkowego użyj kotew chemicznych, bo plastikowe dyble wylecą przy pierwszym szarpnięciu bramą. Śruby regulacyjne pozwalają skorygować pozycję ościeżnicy w granicach ±10 mm.

Izolację termiczną wstawiasz przed montażem ościeżnicy, ale po stwardnieniu zaprawy w murze. W ścianie trójwarstwowej kolejność wygląda tak: mur nośny, okno montażowe ościeżnicy, wełna 150 mm, szczelina wentylacyjna 30 mm, elewacja. Brama łączy się z ościeżnicą, która przechodzi przez cały przekrój ściany.

Próg wykańczaj po montażu bramy. Jeśli wylewasz beton jako ostatni, zostaw 10 mm luzu od spodu skrzydła. Przy ogrzewaniu podłogowym próg robi się z listwy aluminiowej, która maskuje dylatację i chroni przed wnikaniem wody.

Wykończenie elewacji wokół otworu wykonuj po uszczelnieniu. Pianka PU między ościeżnicą a murem twardnieje 24 godziny, potem ucinana i zabezpieczana taśmą paroprzepuszczalną od zewnątrz, paroszczelną od wewnątrz. Tynk nakładaj na siatkę z włókna szklanego, bo inaczej pojawią się rysy przy pierwszej pracy bramy.

Otwór pod bramę uchylną planuj z marginesem 100 mm na boki, 200-250 mm nadproża, 3200 mm głębokości przy wysokości skrzydła 2250 mm. Wszystko spisuj, dokumentuj zdjęciami i kartą techniczną producenta bramy, zanim ekipa wejdzie z zaprawą. Prawidłowe wymiarowanie na tym etapie oszczędza późniejszego kucia, przebudowy nadproża i reklamacji.

Źródła i normy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), § 12, § 56, § 57. PN-EN 13241-1:2004 dotycząca bram przemysłowych, handlowych i garażowych. PN-EN 1627:2012 klasyfikacja odporności na włamanie. Karty techniczne producentów bram uchylnych dostępne na ich stronach internetowych.
